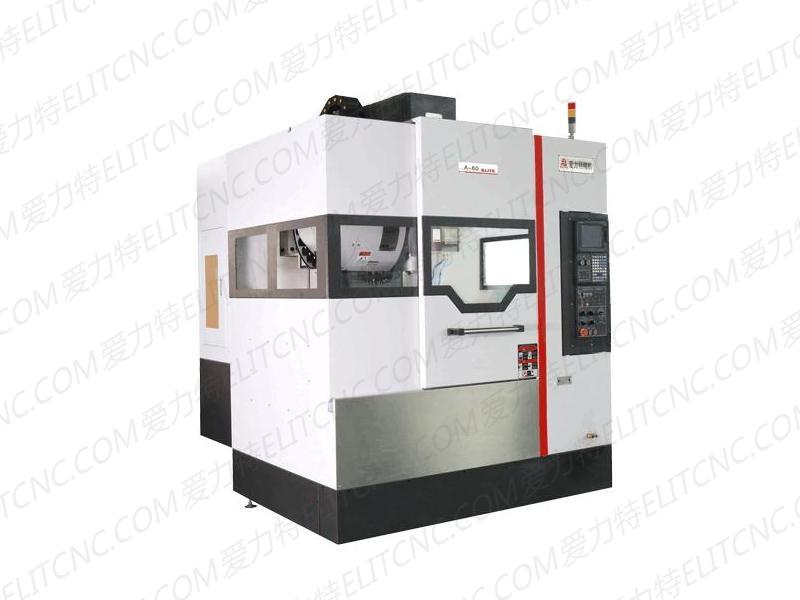

产品加工中心机

  • 产品名称：产品加工中心三轴滚珠线轨
  • 产品型号：ELT-A60
  • 加工范围：600 X 450
  • 出品单位：爱力特精机专业数控机床制造商

    • ※※产品介绍※※

    江苏爱力特精密机械有限公司感谢贵公司向我公司咨询高速加工中心机，型号为A-60A，特向贵公司提供该机床的各项技术要求：

    一、机床主要参数

    型号

    ITEM

    A-60A(三轴线轨，主轴10000rpm皮带式）

    工作台

    TABLE

    工作台尺寸

    Table surface size

    450×700 mm

    T型槽尺寸（宽×数量×节距）

    T slots

    18×3×125 mm

    工作台最大载重

    Max table load

    400 kg

    行程

    TRAVEL

    X/Y/Z轴行程

    X/ Y/ Z axis travel

    600 / 450 / 450 mm

    主轴鼻端至工作台面距离

    Spindle nose to table surface

    120 - 570 mm

    主轴中心至立柱面距离

    Spindle center to column surface

    480 mm

    主轴

    SPINDLE

    主轴锥度

    Spindle taper

    BT40

    主轴转速

    Spindle Speed

    10000 rpm

    传动方式

    Spindle Driven

    皮带式

    主轴马达

    Spindle Motor

    5.5 / 7.5 kw

    进给

    FEED

    X/Y/Z轴快速进给速率

    X/Y/Z axis rapid traverse

    36 / 36 / 36 m/min

    X/Y/Z 轴滚珠螺杆(直径×螺距)

    X/Y/Z Ball screw

    4012(XY)4012(Z)

    X/Y/Z 轴线轨

    X/Y/Z Linear guide

    35/35/35

    X/Y/Z轴切削进给速率

    X/Y/Z axis cutting feed rate

    18 m/min

    刀库

    TOOL MAGAZINE

    刀库形式

    ATC type

    圆盘式

    刀库容量&刀把形式

    Magazine capacity

    BT40 /24 Pcs

    最大刀具直径

    Max,tool diameter

    60 mm

    最大刀具长度

    Max,tool length

    200 mm

    最大刀具重量

    Max,tool weight

    7 Kg

    换刀时间

    Tool change times

    2.0 sec

    马达

    MOTOR

    X/Y/Z 轴马达(三菱)

    X/Y/Z axis motor

    1.3 / 1.3 / 3.0 kw

    切削液泵浦

    Coolant pump

    840W

    润滑油泵浦

    Lubriation pump

    20 w

    电源需求规格

    Elexteic power

    12 KVA

    所需气压

    Air pressure  required

    6 kgf / cm²

    机械尺寸

    MACHINER

    机械外型尺寸(长×宽×高)

    Machine dimensions(L×W×H)

    2000×2000×2500 mm

    机械重量

    Machine weght

    4300 kg





    二、机床的主要组件及品牌

    1、树脂砂铸件。

    2、 进口滚珠丝杆（台湾上银）及台湾产精密锁紧螺母。

    3、 进口滚珠线性导轨。（台湾上银）

    台湾臻尚产主轴标配10000rpm，直径150mm。

    4、 油漆：按我公司标准色版喷涂油漆颜色。

    5、 丝杆专用进口轴承（日本NSK）。

    6、 进口联轴器（台湾品牌）。

    7、 X、Y、Z（下）不锈钢导轨防护。

    8、 国产电动润滑系统。（台湾河谷）



    三、机床的机械特征：

    1、机器为加宽型纵床身，精密级高精度横工作台，加大加强型单立柱的立式高速加工中心机床。

    2、可以高速实现X、Y、Z任意坐标以及三坐标联动控制。

    3、X、Y、Z三轴采用台湾知名品牌精密丝杆及日本进口滚珠丝杆专用轴承支撑。

    4、采用最新国际标准的P级静音线性滑轨

    5、主轴采用高速、高精度的世界品牌轴承。



    四、标准附件


    1、台湾新代21MA控制系统

    2、RS-232通讯或网络通讯

    3、三色指示灯

    4、电箱热交换器

    5、24把圆盘刀库

    6、主轴吹气装置

    7、切削液冷却装置

    8、侧向冲销装置

    9、全罩钣金

    10、自动润滑装置

    11、刚性攻牙

    12、工具箱

    13、操作手册

    14、维护手册

    15、调整垫铁

    16、气枪

    17、水枪








    五、装箱技术文件

    1、合格证书

    2、精度检验表

    3、丝杆出厂精度检验表

    4、使用说明书

    5、圆盘式24把刀库维修手册

    6、电气说明书

    7、装箱单



    七、设备验收和质量保修期

    1、客户提货时可派员对所发机床根据原纪录精度检验表复验。

    2、按照国家相关标准。



    八、本协议一式份，双方各执一份，与商务合同具有同等法律效力。
