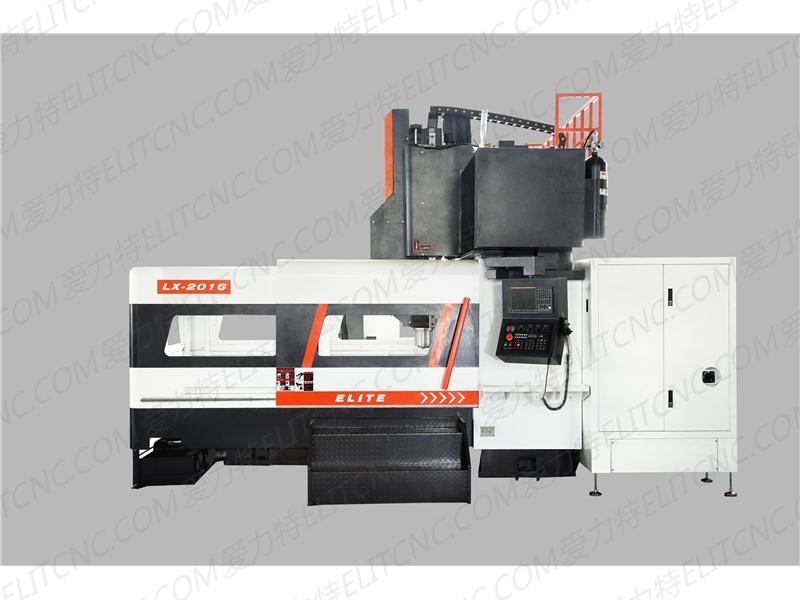

型号  Type

LX-1613

LX-2013

LX-2016

工作台尺寸Table size

1700×1300

2100×1300

2100×1350

T型槽尺寸(宽×数量×节距)mm

T shaped  groove(W×Qty×Pitch)mm

22×7×190

22×7×190

22×8×160

工作台最大载重 kg

Table max  loading (Kg)

3000

4000

6000

行程  Travel

X/Y/Z 轴行程

X/Y/Z spindle  travel

1600/1300/650

2000/1300/650

2000/1350/800

主轴鼻端至工作台面距离mm

Spindle nose  to work table distance

200-850

200-850

250-1050

过龙门宽度

Over widht of gantry

1500

1500

1600

主轴  SPINDLE

主轴锥度 spinedle taper

BT50

BT50

BT50

主轴转速 spindle speed

8000/

6000  rpm

6000  rpm

6000rpm

传动方式 Way of drive

Belt/Gear

Belt/gear

Belt/gear

主轴马达 Spindle motor

BIP30

BIP30

26KW

进给  Feeding

X/Y/Z轴快速进给速率 M/MIN

X/Y/Z axis  fast feeding rate(m/min)

20/20/20

20/20/20

20/20/20

X/Y/Z轴滚珠螺杆(直径×螺距)

X/Y/Z axis  ball screw

(Dia×screw pitch)

5010(XY)

5010(Z)

5010(XY)

5010(Z)

6316(X)

5010(YZ)

X/Y/Z轴线轨滚柱

X/Y/Z axis  roller track

45/55/55

45/55/55

55/55/65

XYZ轴伺服电机传动方式及传动比

XYZ axis servo  motor driving mode and transmission ratio

1:1(X)

2:1(X)

2:1(X)

X/Y/Z轴切削进给速率m/min

X/Y/Z axis  cutting feed rate(m/min)

10

10

10

定位精度(全程VDI3441)mm

Position accuracy

(full  VDI3441)mm

0.008

0.01

0.012

重复定位精度(全程VDI3441) mm

Repeated  positional accuracy

(full  VDI3441)mm

0.006

0.008

0.01

刀库(选配)Tool  magazine(optional)

刀库形式Tool magazine form

Disc

Disc

Disc

刀库容量&刀把形式

Tool mag  capacity & tool handle

BT50/24pcs

BT50/24pcs

BT50/24pcs

最大刀具直径(满刀)mm

Max tool  diameter(full tool)mm

110

110

110

最大刀具直径(临空刀)mm

Max tool  diameter(aerial tool)mm

200

200

200

最大刀具长度mm

Max length of  tool(mm)

300

300

300

最大刀具重量kg

Max weight of  tool(kg)

16

16

16

马达

Motor

X/Y/Z轴马达

X/Y/Z axis  motor

BISC40/

BISC40/

BIS40

BISC40/

BISC40/

BIS40

7kw/4.5kw

/4.5kw

电源需求规格KVA

Power requirementKVA

35

35

45

切削液高压泵浦W

High pressure  pumping of cutting fluid

450

450

450

润滑油泵浦W

Lubrication  oil pumping

20

20

20

所需气压kgf/cm2

Air pressure  (kgf/cm2)

6

6

6

机械尺寸

Dimension of  machine

机械外形尺寸(长×宽×高)mm

Dimension(L×W×H)mm

4300×2800×3700

5100×2800×3700

5300×2850×3700

机械重量kg

Weight(kg)

14500

16500

20000
