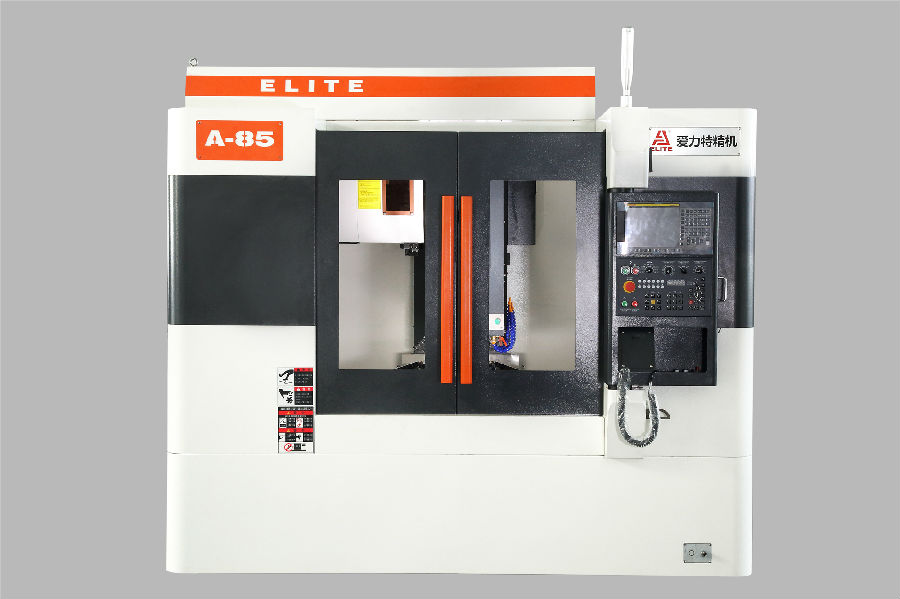

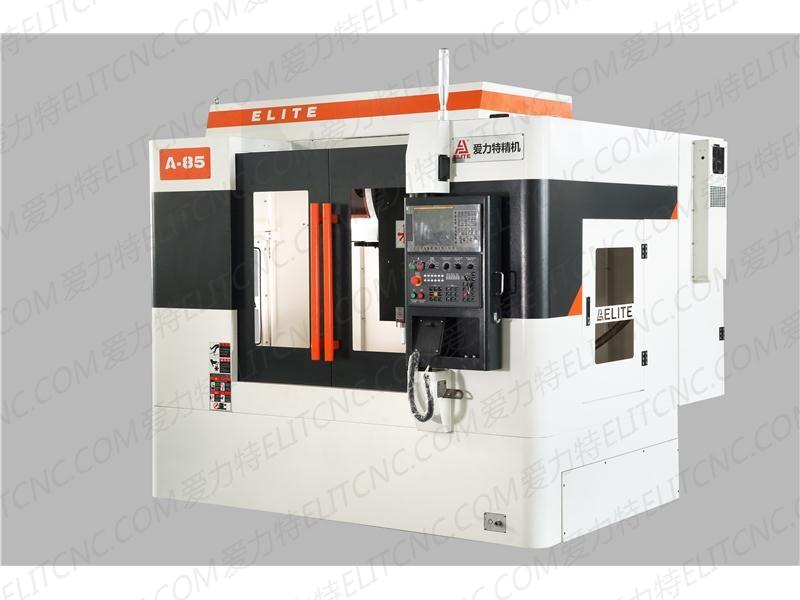

型号

ITEM

A-85

工作台

TABLE

工作台尺寸

Table surface size

550×1000 mm

T型槽尺寸（宽×数量×节距）

T slots

18×5×90mm

工作台最大载重

Max table load

600 kg

行程

TRAVEL

X/Y/Z轴行程

X/ Y/ Z axis travel

850 / 550 / 550 mm

主轴鼻端至工作台面距离

Spindle nose to table surface

120 - 670 mm

主轴中心至立柱面距离

Spindle center to column surface

595 mm

主轴

SPINDLE                     （台湾罗翌、旭泰、建春、普森、台大）

主轴锥度

Spindle taper

BT40 (￠150)

主轴转速

Spindle Speed

10000 rpm

传动方式

Spindle Driven

皮带式

主轴马达

Spindle Motor

BIL 8/12000

进给

FEED（标准32 m/min）

X/Y/Z轴快速进给速率

X/Y/Z axis rapid traverse

36 / 36 / 36 m/min（选配）

X/Y/Z 轴滚珠螺杆(直径×螺距)

X/Y/Z Ball screw

4016(XY)4016(Z)（台湾银泰）

X/Y/Z 轴线轨

X/Y/Z Linear guide

35/45/35（台湾银泰滚柱）

X/Y/Z轴切削进给速率

X/Y/Z axis cutting feed rate

10 m/min

定位精度（全程）

0.01mm

详见激光检测报告

重复定位精度（全程）

0.005mm

刀库

TOOL MAGAZINE            （台湾北钜）

刀库形式

ATC type

圆盘式

刀库容量&刀把形式

Magazine capacity

BT40 /24 Pcs

最大刀具直径

Max,tool diameter

120 mm 临空刀

最大刀具长度

Max,tool length

300 mm

最大刀具重量

Max,tool weight

8 Kg

马达

MOTOR

X/Y/Z 轴马达

X/Y/Z axis motor

BISC12/BISC12 /BIS22（3000转）

切削液高压泵浦

Coolant pump

1泵1000W ，2泵370W

润滑油泵浦

Lubriation pump

20 w  （台湾河谷）

电源需求规格

Elexteic power

16 KVA

所需气压

Air pressure  required

6 kgf / cm²

机械尺寸

MACHINER

机械外型尺寸(长×宽×高)

Machine dimensions(L×W×H)

2550×2300×2600 mm

机械重量

Machine weght

5600 kg
