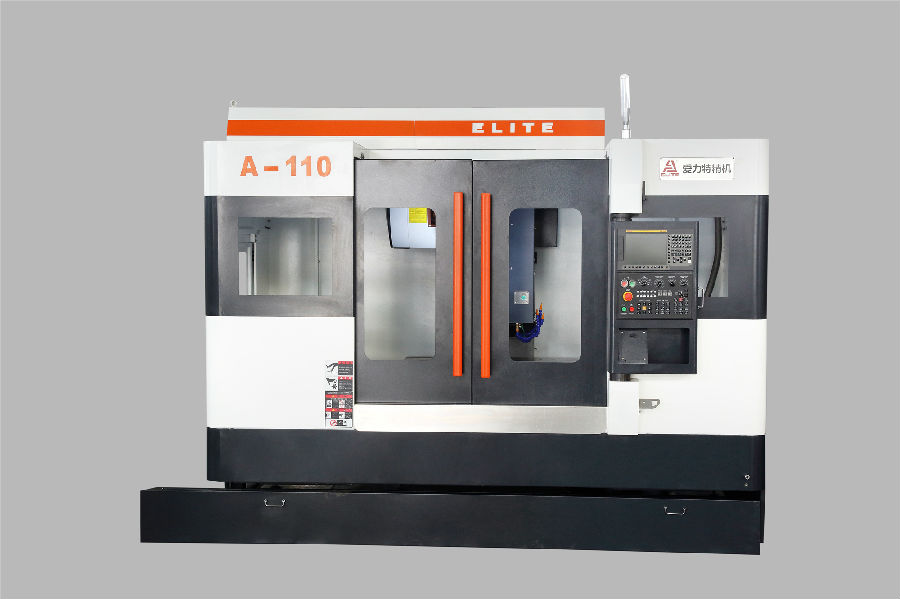

立式加工中心机A110


  • 产品名称:产品加工中心三轴滚柱线轨
  • 产品型号:ELT-A110
  • 加工范围:1100 X 600 X 600
  • 出品单位:爱力特精机专业数控机床制造商

  • ※※产品介绍※※

    江苏爱力特精密机械有限公司感谢贵公司向我公司咨询高速数控加工中心,型号为A-110

    特向贵公司提供该机床的各项技术要求

    一、机床主要参数

    型号

    ITEM

    A-110

    工作台

    TABLE

    工作台尺寸

    Table surface size

    600×1200 mm

    T型槽尺寸(宽×数量×节距)

    T slots


    工作台最大载重

    Max table load

    800 kg

    行程

    TRAVEL

    X/Y/Z轴行程

    X/ Y/ Z axis travel

    1100 / 600 / 600 mm

    主轴鼻端至工作台面距离

    Spindle nose to table surface

    120 - 720 mm

    主轴中心至立柱面距离

    Spindle center to column surface

    650 mm

    主轴

    SPINDLE(台湾旭泰、普森、健春、罗翌、)

    主轴锥度

    Spindle taper

    BT40(150)

    主轴转速

    Spindle Speed

    10,000 rpm正常使用不得超过80%

    传动方式

    Spindle Driven

    皮带

    主轴马达

    Spindle Motor

    Bil12/10000

    进给

    FEED(可选配36 m/min)

    X/Y/Z轴快速进给速率

    X/Y/Z axis rapid traverse

    36/ 36 /36 m/min

    X/Y/Z 轴滚珠螺杆(直径×螺距)

    X/Y/Z Ball screw

    4012(XY)4012(Z)台湾银泰或上银)

    X/Y/Z 线轨

    X/Y/Z Linear guide

    45/45/45滚柱)台湾银泰或上银)

    X/Y/Z轴切削进给速率

    X/Y/Z axis cutting feed rate

    10 m/min

    刀库

    TOOL MAGAZINE

    刀库形式

    ATC type

    圆盘式

    刀库容量&刀把形式

    Magazine capacity

    BT40 /24Pcs

    最大刀具直径

    Max,tool diameter

    120 mm

    最大刀具长度

    Max,tool length

    300 mm

    最大刀具重量

    Max,tool weight

    8 Kg

    马达

    MOTOR

    X/Y/Z 轴马达(三菱)

    X/Y/Z axis motor

    BISC22/BISC22/BIS22

    切削液泵浦

    Coolant pump

    450W

    侧向冲洗泵


    1.03kw

    润滑油泵浦

    Lubriation pump

    20 w

    电源需求规格

    Elexteic power

    25 KVA

    所需气压

    Air pressure  required

    6 kgf / cm²

    机械尺寸

    MACHINER

    机械外型尺寸(××)

    Machine dimensions(L×W×H)

    3100×2400×2650 mm

    机械重量

    Machine weght

    7800 kg

    Note:

    1. A-85可选配48m/min.For A-85 48m/minalso alternative.

    2. A-1580可选配190直径主轴,A-1580 can choose spindle of dia.190.

    3. A-1580 可选配齿轮头结构.Gear head structureoptional for A-1580


    二、机床的主要组件及品牌

    1、 进口滚珠丝杆(台湾上银或银泰)及台湾产精密锁紧螺母。

    2、 进口滚珠线性导轨或可选配滚柱型导轨),台湾产主轴标配

    3、 油漆:按我公司标准色版喷涂油漆颜色。

    4、 丝杆专用进口轴承日本NSK或德国FAG

    5、 XYZ(下)不锈钢导轨防护。


    三、机床的机械特征:

    1、机器为加宽型纵床身,精密级高精度横工作台,加大加强型单立柱的立式高速加工中心机床。

    2、可以高速实现XYZ任意坐标以及三坐标联动控制。

    3、XYZ三轴采用台湾知名品牌精密丝杆及日本进口滚珠丝杆专用轴承支撑。

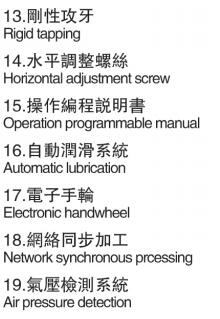

    四、标准附件

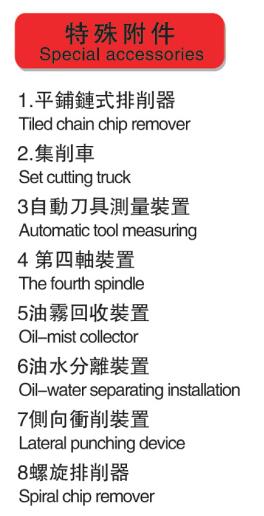

    **特殊附件(选配)


    五、装箱技术文件


    1、合格证书

    2、精度检验表

    3、使用说明书

    4、电气说明书

    5、装箱单


    、设备验收和质量保修期

    1、客户提货时可派员对所发机床根据原纪录精度检验表复验。

    2、按照国家相关标准。

    3、保修期12个月
