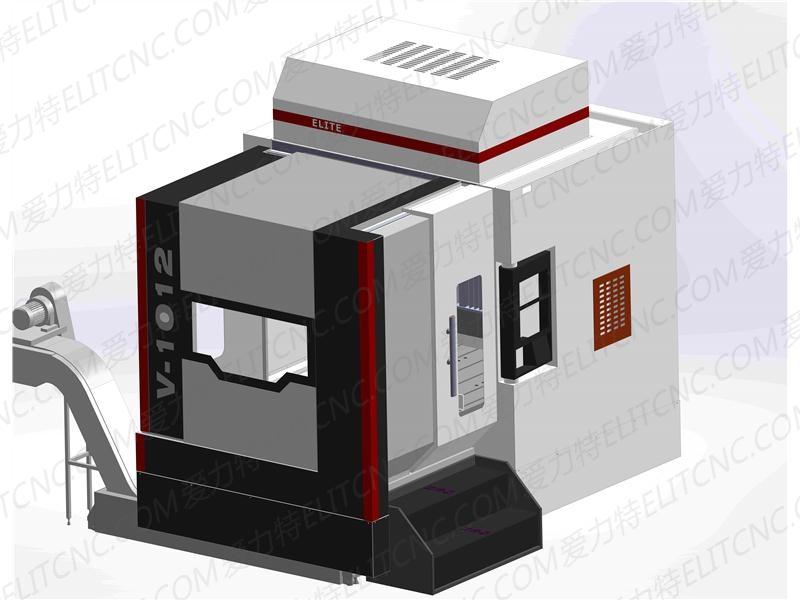

V-1012
技术协议书
江苏盱眙爱力特精密机械有限公司感谢贵公司向我公司咨询高速铣,型号为V-1012,特向贵公司提供该机床的各项技术要求:
型号 | ITEM | V-1012 |
工作台 | TABLE | |
工作台尺寸 | Table surface size | 1000×1300 mm |
T型槽尺寸(宽×数量×节距) | T slots | |
工作台最大载重 | Max table load | 2000 kg |
龙门宽度 | Longmen width | 1100mm |
行程 | TRAVEL | |
X/Y/Z轴行程 | X/ Y/ Z axis travel | 1200 / 1000 / 550 mm |
主轴鼻端至工作台面距离 | Spindle nose to table surface | 180 - 680 mm |
主轴 | SPINDLE | |
主轴锥度 | Spindle taper | HSK A63 |
主轴转速 | Spindle Speed | 18000 rpm |
传动方式 | Spindle Driven | 电主轴 |
主轴马达 | Spindle Motor | 18.5 kw |
主轴最大扭矩 | Spindle acrot orque | 29.5 n.m |
进给 | FEED | |
X/Y/Z轴快速进给速率 | X/Y/Z axis rapid traverse | 30/ 30/ 30 m/min |
X/Y/Z 滚珠螺杆(直径×螺距) | X/Y/Z Ball screw | 4010(XY)4010(Z) |
X/Y/Z 轴线轨 | X/Y/Z Linear guide | 45/45/45(滚柱) |
X/Y/Z轴切削进给速率 | X/Y/Z axis cutting feed rate | 10 m/min |
X/Y/Z定位精度(全程) | X/Y/Z axi positioning accuracy | 0.005 |
X/Y/Z重复定位精度(全程) | X/Y/Z axi repeated positioning accuracy | 0.003 |
刀库(无) | TOOL MAGAZINE | |
刀库形式 | ATC type | 圆盘式 |
刀库容量&刀把形式 | Magazine capacity | HSK A63/16Pcs |
马达 | MOTOR | |
X/Y/Z 轴马达(FANUC) | X/Y/Z axis motor | AIF 30 / AIF 30 / AIF 30(刹车) kw |
切削液泵浦 | Coolant pump | 370W |
侧向冲洗泵 | | 1.03kw |
润滑油泵浦 | Lubriation pump | 20 w |
电源需求规格 | Elexteic power | 30 KVA |
所需气压 | Air pressure required | 6 kgf / cm² |
机械尺寸 | MACHINER | |
机械外型尺寸(长×宽×高) | Machine dimensions(L×W×H) | 3500×2400×3200 mm |
机械重量 | Machine weght | 14000 kg |
一、机床的主要参数:
二、机床的主要组件及品牌
| 机床类型:V1012 | |||
序号 | 名称 | 备注说明 | 数量 | 产地 |
1 | 主 轴 | HSK A63 18000rpm | 1只 | 德国 |
2 | 主轴打刀机构 | | 1只 | 台湾北钜 |
3 | 系统 | FANUC OI MF 1包 | 1只 | 日本 |
4 | 对刀仪 | | 1只 | 日本(机械式) |
5 | Z轴轴承 | | 6只 | 日本NSK |
6 | X轴轴承 | | 6只 | 日本NSK |
7 | Y轴轴承 | | 6只 | 日本NSK |
8 | Z轴滚柱导轨 | | 2条 | 德国施耐博格 |
9 | X轴滚柱导轨 | | 2条 | 德国施耐博格 |
10 | Y轴滚柱导轨 | | 2条 | 德国施耐博格 |
11 | Z轴滚珠丝杆 | | 1 | 台湾上银 |
12 | X轴滚珠丝杆 | | 1 | 台湾上银 |
13 | Y轴滚珠丝杆 | | 1 | 台湾上银 |
14 | 润滑件 | | 1 | 台湾和谷 |
15 | 侧冲高压泵 | | 1 | 台湾斯特尔 |
16 | 主轴油冷机 | | 1 | 上海温亨 |
17 | 电气箱热交换器 | | 1 | 上海温亨 |
18 | 气动元件 | | | 台湾鑫而诺 |
19 | 交流接触器 | | | 德国施莱德 |
20 | 中间继电器 | | | 德国施莱德 |
21 | 开关电源 | | 2 | 德国施莱德 |
22 | 总开关 | | 1 | 德国施莱德 |
23 | 手轮 | | 1 | 台湾新代 |
24 | 面板 | | 1 | 国产 |
25 | 螺旋排削器 | | 2 | 福建产 |
26 | 平铺排削器 | | 1 | 福建产 |
27 | 水泵 | | 1 | 意大利佩德罗 |
28 | 工作台 | 研磨、淬火 | | 南京台资公司加工 |
29 | 导轨面 | 研磨 | | 南京台资公司加工 |
30 | 工作台 | 研磨、淬火 | | 南京台资公司加工 |
31 | 全套机械加工 | | | 南京台资公司加工 |
32 | 螺旋排削器 | | | 国产 |
33 | 平铺链式排屑器 | | | 国产 |
选配件:1、海德汉光栅尺; 2、刀库;3、工件量测(激光式);
4、油雾收集装置
三、机床的机械特征:
1、 高刚性、高精密的机械结构
·底座、立柱、鞍座等主要结构件皆采用高级米汉纳铸铁制成,并经热处理消除内应力,确保微量进给之确动性及长久精度保持。
·横梁箱型结构设计,搭配阶梯式线轨配置,提供鞍座宽大的结合跨距,确保主轴强大而安定的切削能力。
·三轴采滚柱型精密线性滑轨设计,加减速反应快,进给速率最快达30m/min。
·三轴螺杆采精密预拉设计,有效抑制因温升而产生的热变位,确保定位精度与重复精度之准确。
2、主轴头无配重设计
·主轴头采无配重设计,没有一般配重块震动及惯性迟滞现象,进给反应灵敏快速稳定。
·Z轴采线轨六滑块设计,确保长时间运转之精度与使用寿命。
3、高精密、高性能主轴
·内建式自动温度补偿装置,有效降低因温升而产生的热变位,确保加工精度之准确性。
·主轴冷却系统确保主轴运作时温度的稳定,有效抑制主轴温升,达到加工的最佳精度。
4、高速系统
·采用FANUC OI MF 系统1包配置α系列电机配合德国INNA 电主轴使机床的加工模具具有更高的光洁度和精度。
四、标准附件
1、日本FANUC OI MF控制系统
2、网络通讯
3、三色指示灯
4、电箱热交换器
5、电主轴
6、主轴吹气装置
7、切削液冷却装置
8、全罩钣金
9、自动润滑装置
10、刚性攻牙
11、工具箱
12、操作手册
13、维护手册
14、调整垫铁
五、装箱技术文件
1、合格证书
2、精度检验表
3、丝杆出厂精度检验表
4、使用说明书
5、电气说明书
6、装箱单
六、设备验收和质量保修期
1、客户提货时可派员对所发机床根据原纪录精度检验表复验。
2、按照国家相关标准。
3、保修期12个月
