型号 Type

LX-2013

工作台尺寸Table size

2100×1300

T型槽尺寸(宽×数量×节距)mm

T shaped groove(W×Qty×Pitch)mm

22×7×190

工作台最大载重 kg

Table max loading (Kg)

4000

行程 Travel

X/Y/Z 轴行程

X/Y/Z spindle travel

2000/1300/650

主轴鼻端至工作台面距离mm

Spindle nose to work table distance

200-850

过龙门宽度

Over widht of gantry

1500

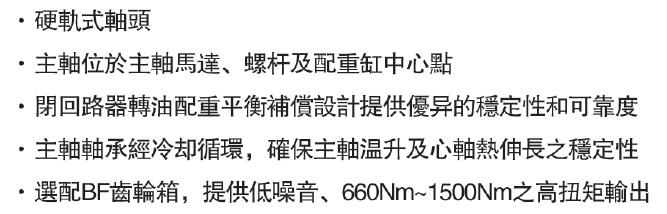

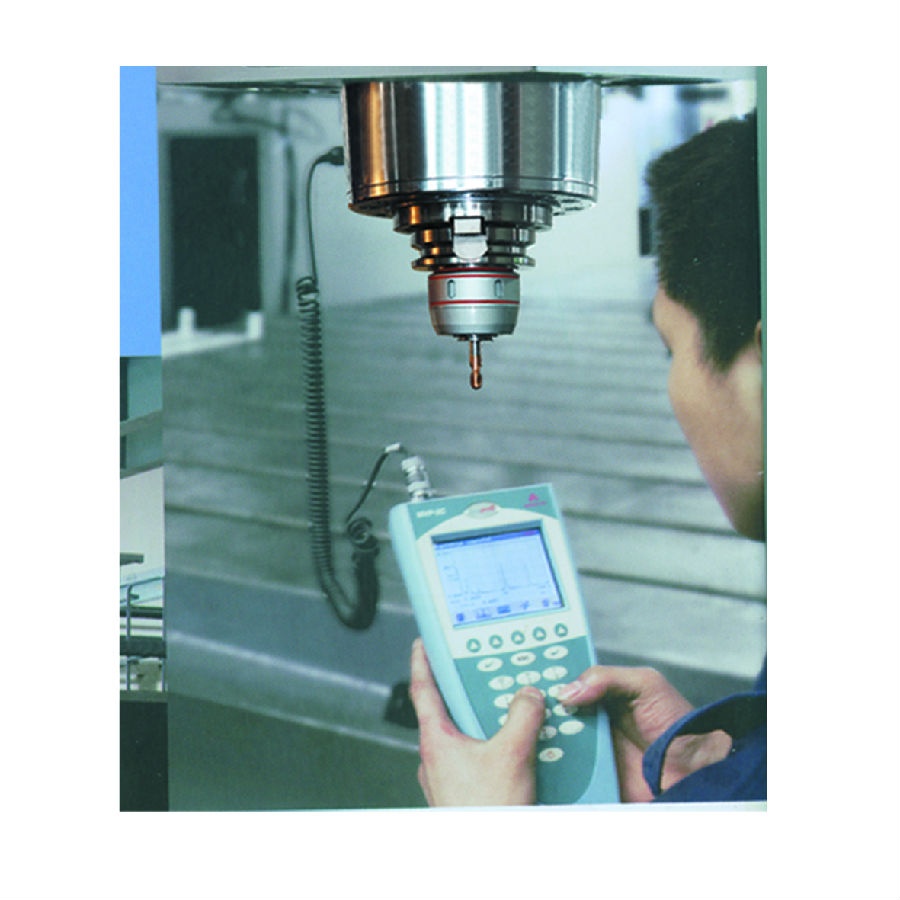

主轴 SPINDLE

主轴锥度 spinedle taper

BT50

主轴转速 spindle speed

6000 rpm

传动方式 Way of drive

Belt/gear

主轴马达 Spindle motor

BIP30

进给 Feeding

X/Y/Z轴快速进给速率 M/MIN

X/Y/Z axis fast feeding rate(m/min)

20/20/20

X/Y/Z轴滚珠螺杆(直径×螺距)

X/Y/Z axis ball screw

(Dia×screw pitch)

5010(XY)

5010(Z)

X/Y/Z轴线轨滚柱

X/Y/Z axis roller track

45/55/55

XYZ轴伺服电机传动方式及传动比

XYZ axis servo motor driving mode and transmission ratio

2:1(X)

X/Y/Z轴切削进给速率m/min

X/Y/Z axis cutting feed rate(m/min)

10

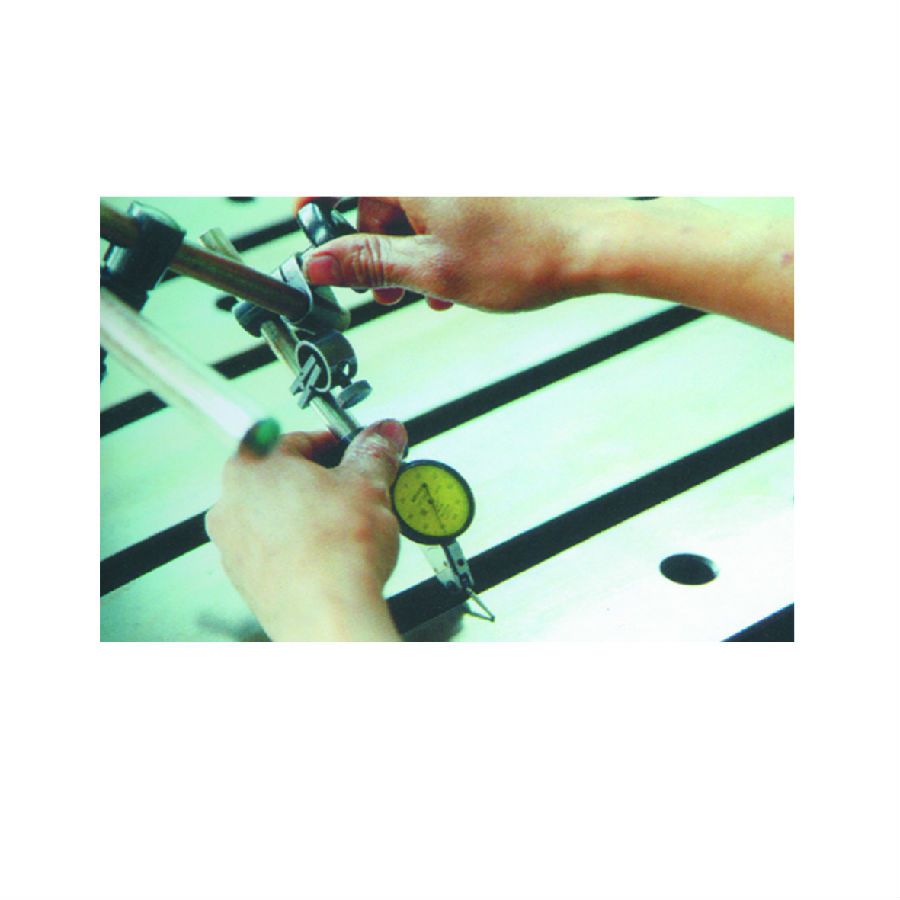

定位精度(全程VDI3441)mm

Position accuracy

(full VDI3441)mm

0.01

重复定位精度(全程VDI3441) mm

Repeated positional accuracy

(full VDI3441)mm

0.008

刀库(选配)Tool magazine(optional)

刀库形式Tool magazine form

Disc

刀库容量&刀把形式

Tool mag capacity & tool handle

BT50/24pcs

最大刀具直径(满刀)mm

Max tool diameter(full tool)mm

110

最大刀具直径(临空刀)mm

Max tool diameter(aerial tool)mm

200

最大刀具长度mm

Max length of tool(mm)

300

最大刀具重量kg

Max weight of tool(kg)

16

马达

Motor

X/Y/Z轴马达

X/Y/Z axis motor

BISC40/

BISC40/

BIS40

电源需求规格KVA

Power requirementKVA

35

切削液高压泵浦W

High pressure pumping of cutting fluid

450

润滑油泵浦W

Lubrication oil pumping

20

所需气压kgf/cm2

Air pressure (kgf/cm2)

6

机械尺寸

Dimension of machine

机械外形尺寸(长×宽×高)mm

Dimension(L×W×H)mm

5100×2800×3700

机械重量kg

Weight(kg)

16500
