型号   Type

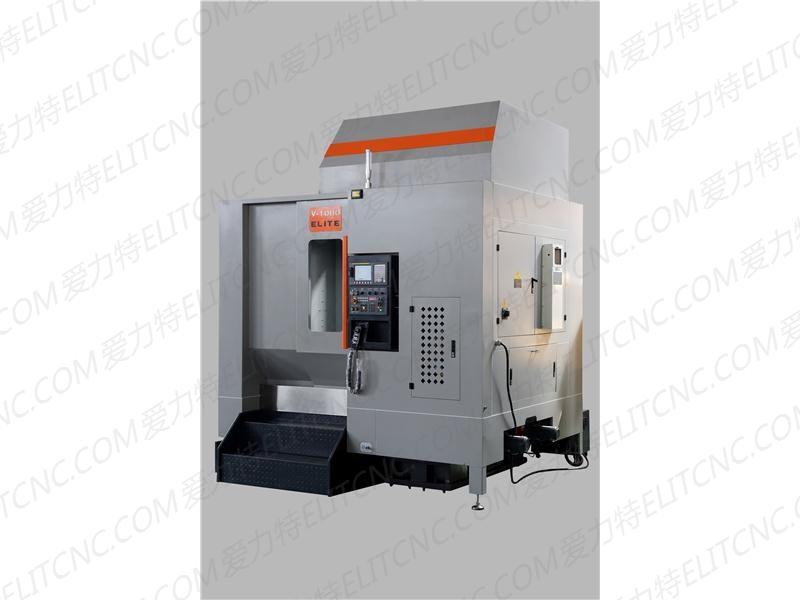

V-1613

工作台尺寸Table size

1700×1300

T型槽尺寸(宽×数量×节距)mm

T shaped  groove(W×Qty×Pitch) mm

22×7×190

工作台最大载重 kg

Table max  loading (Kg)

3000

行程  Travel

X/Y/Z 轴行程 mm

X/Y/Z spindle  travel mm

1600/1300/650

主轴鼻端至工作台面距离mm

Spindle nose  to work table distance

200-850

过龙门宽度

Over widht of gantry

1500

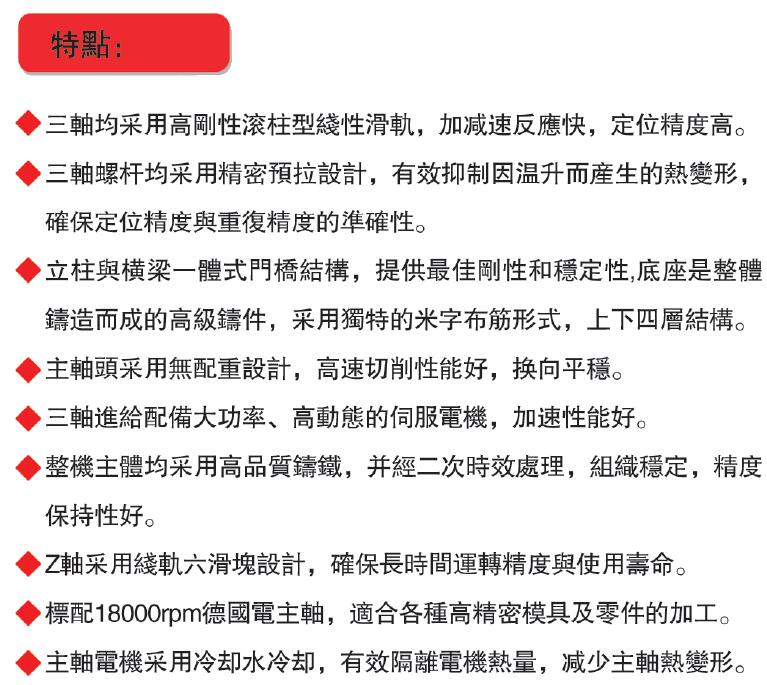

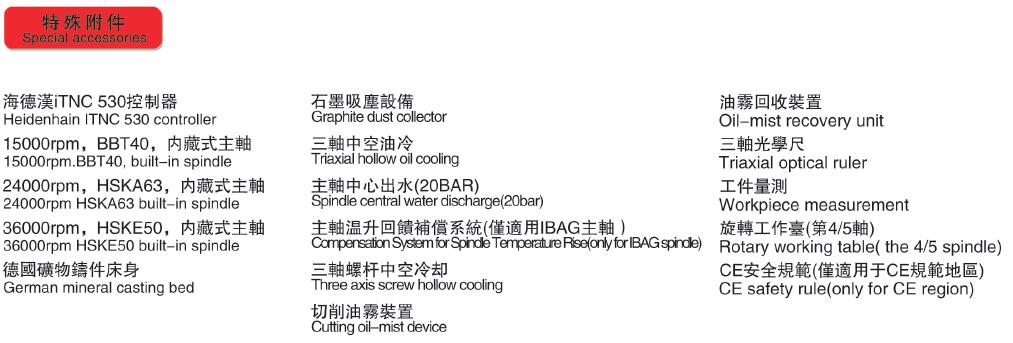

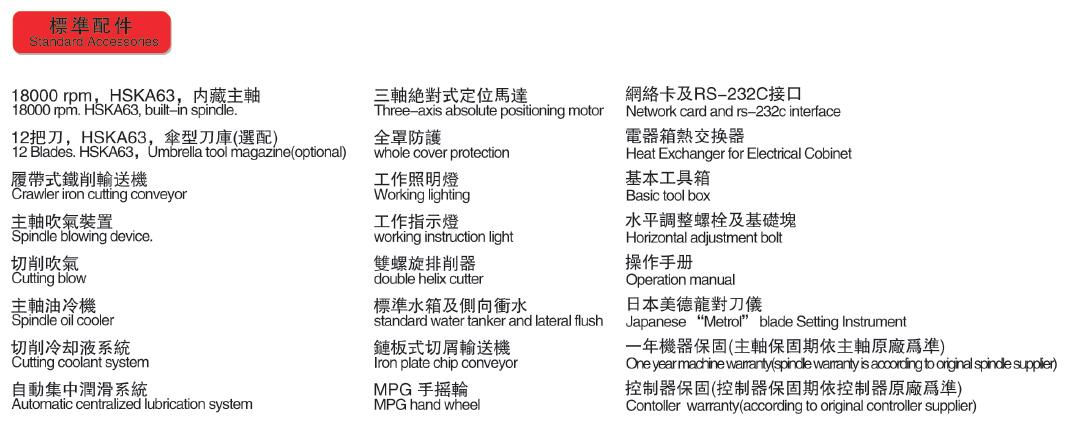

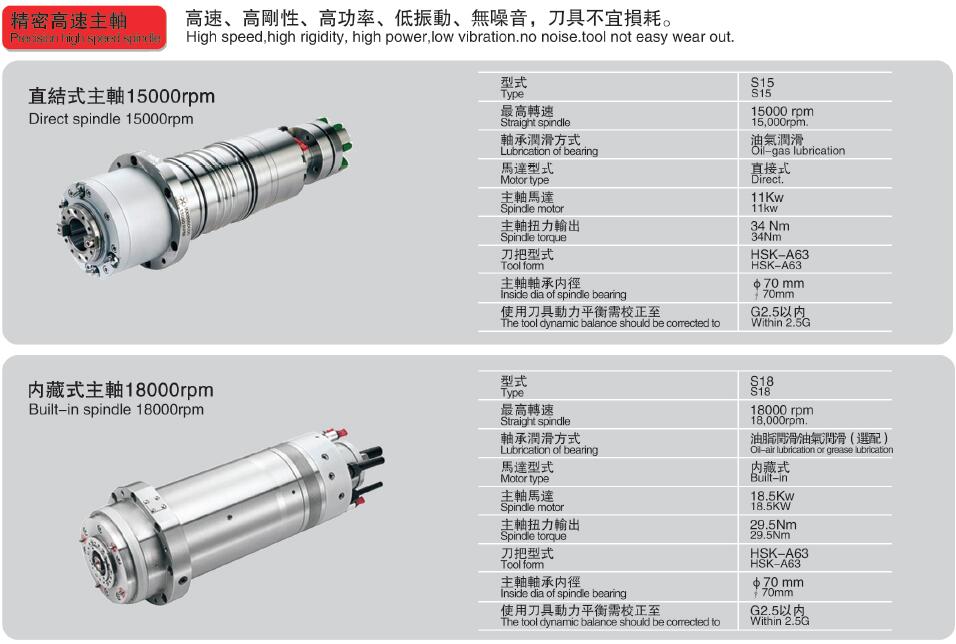

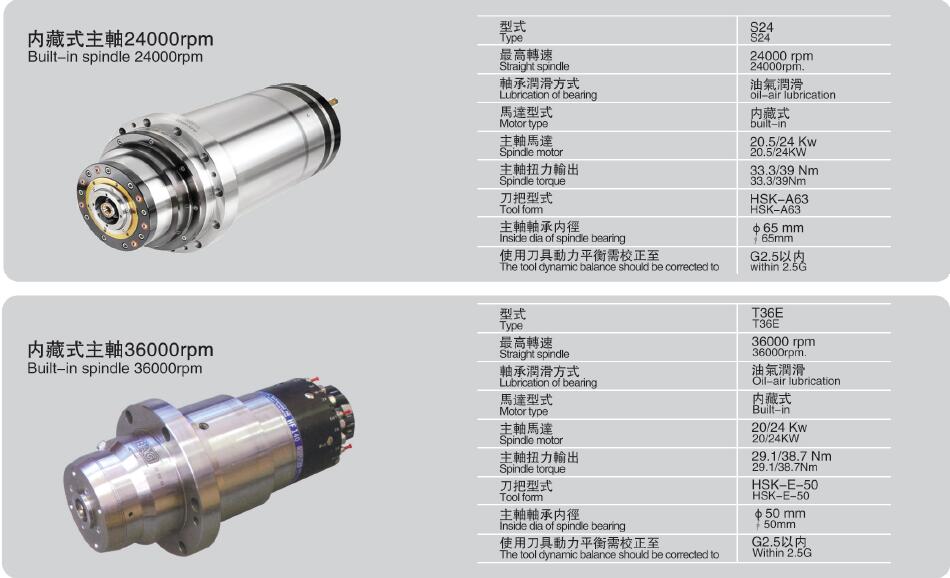

主轴  SPINDLE

主轴锥度 spinedle taper

BBT40/HSKA63

(￠210)

主轴转速 spindle speed

18000/

24000  rpm

传动方式 Way of drive

Built-in

主轴马达 Spindle motor

18.5kw/54Nm

进给  Feeding

X/Y/Z轴快速进给速率 M/MIN

X/Y/Z axis  fast feeding rate(m/min)

20/20/20

X/Y/Z轴滚珠螺杆(直径×螺距)

X/Y/Z axis  ball screw(Dia×screw pitch)

5010(X)

4010(YZ)

X/Y/Z轴线轨 (滚柱)

X/Y/Z axis  track (roller)

45/55/45

X/Y/Z轴切削进给速率m/min

X/Y/Z axis  cutting feed rate(m/min)

10

定位精度(全程VDI3441)mm

Postional  accuracy

(full  VDI3441)mm

0.08

重复定位精度(全程VDI3441)mm

Repeated  positional accuracy

(full  VDI3441)mm

0.006

刀库(选配)Tool  magazine(optional)

刀库形式Tool magazine form

umbellate  form

刀库容量&刀把形式

Tool mag  capacity & tool handle

12

最大刀具直径(满刀)mm

Max tool  diameter(full tool)mm

60

最大刀具直径(临空刀)mm

Max tool  diameter(aerial tool)mm

120

最大刀具长度mm

Max length of  tool(mm)

250

最大刀具重量kg

Max weight of  tool(kg)

8

马达

Motor

电源需求规格KVA

Power  requirementKVA

40

切削液高压泵浦W

High pressure  pumping of cutting fluid

450

润滑油泵浦W

Lubrication  oil pumping

20

所需气压kgf/cm2

Air pressure  (kgf/cm2)

6

机械尺寸

Dimension of machine

机械外形尺寸(长×宽×高)mm

Dimension(L×W×H)mm

4300×2800×4000

机械重量kg

Weight(kg)

14000
